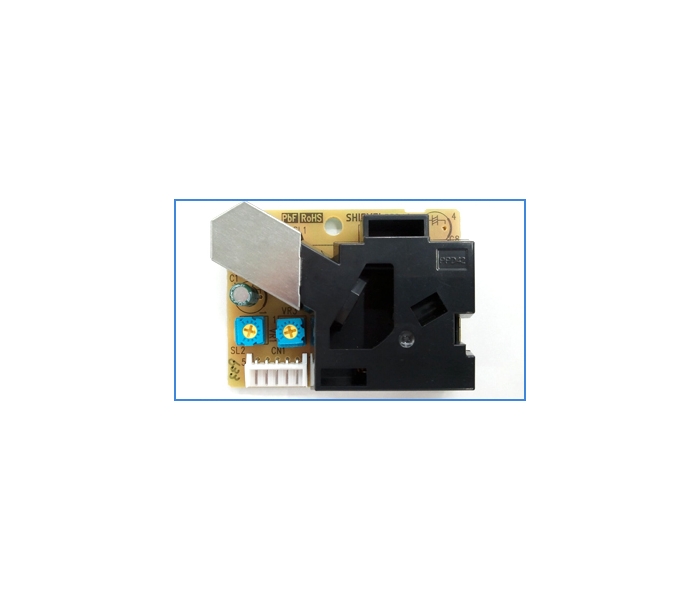

| 產品描述： | ●灰塵傳感器,PPD42NJ,基于與粒子計數器相同的光散亂原理,通過采用獨特的檢測方法, 將檢相當于單位體積內粒子的絕對個數作為脈沖信號輸出.
|
1.適用范圍

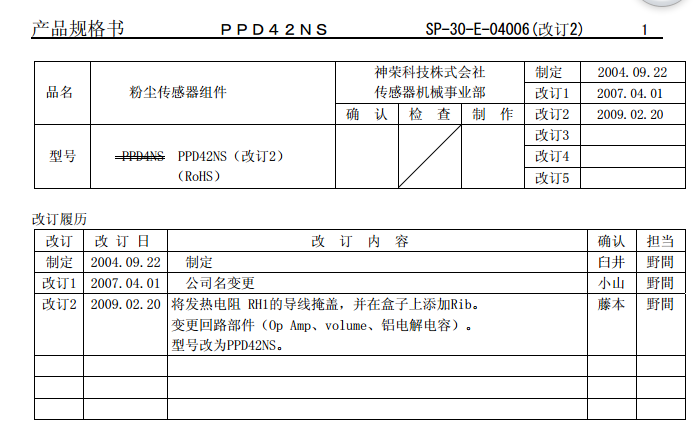

本產品規格書適用于粉塵傳感器單元PPD4NS PPD42NS (改訂 2),。
2.外 形
圖 1.形狀，表示該形狀及接插件端子的配置,。
使用時,，請在本體側面準備可以遮住鏡片窗的遮光蓋。
3.傳感器特性
圖 2. 傳感器特性
表示對于輸出 P1 的香煙煙氣的輸出曲線,。
(輸出 P2,，將判別閾值內部設定為 2.5V。在輸入 T1 可以變更,。)
4.型號表示
型號: 在印刷電路板上用絲印表示,。。
SHINYEI ＰＰＤ４２ （改訂 2）
制造年月：在印刷電路板上用絲印表示年月上作標記,。
7.壽 命
光源壽命：連續通電情況下可使用 7 年以上,。
8.作業標準器的保養
將制造時使用的標準上、下限傳感器作為作業標準器,。
將作業標準器,，與客戶確認特性后的標準器，每 6 個月進行 1 次比較,，保養,。
9.標準測定方法
在周圍溫度 23±7℃的環境中燃燒香煙,然后等香煙熄滅后，測定含有此煙氣的空氣,。
以標準粉塵傳感器（上限·下限傳感器）的輸出值作為基準,，顆粒計數器的表示值作為煙濃度的參考值。
房屋體積 ：20～30 立方米
香煙 ：日本品牌/MILD SEVEN（約 1 根）
燃燒裝置 ：香煙吸煙機（日本電機工業會規格 JEM1467）
煙濃度測定：顆粒計數器 粒子直徑區分 1μｍ以上范圍
（LION（株）KC-01B 或者 KC-01C 再或者 KC-01D）
攪拌 ：利用風扇攪拌,。測定時,，利用空氣清凈器進行集塵，減弱香煙濃度,。
傳感器位置 ：房間的中央,，離地面 40～ 80ｃｍ。
輸入電壓 ：DC 5V±2％
10.檢查
(1)檢查時依每件管理批次進行,，并在檢查成績書上做記錄,，發行。

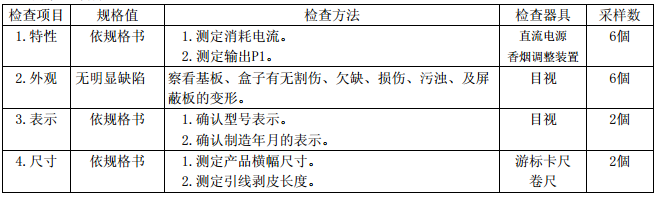

(2)檢查項目
11.使用上的注意事項
(1)本產品是作為家電產品用途而制造的產品。
對于醫療機器,，防災機器等,，高安全性，依賴性等用途時,，請不要使用,。
(2)由于本產品利用電阻的焦耳發熱，會在殼體內部產生上升氣流,，因此請以垂直的姿勢( ±3°)使用,。
(3)如果殼體內部的上升氣流混亂的話，會對傳感器特性產生影響,，請考慮傳感器周圍的氣流,。
(4)本產品由于是使用塑料鏡片，因此在做鏡片表面清潔時,，請不要使用有機溶劑或洗潔劑。
請不要用硬物擦傷,，劃傷鏡片表面,。
有關鏡片表面的清潔，可以用棉棒醮上潔凈水擦拭后,，再用干燥的棉棒擦拭,。
(5)本產品的調整·檢查是在蓋上鏡片窗的狀態下進行的。
請在使用時,，準備可以蓋住鏡片窗的遮光蓋,。
(6)本產品的供給電源，在接插位置時,，將脈沖電壓控制在30mV以下,。
特別是，當用動態點燈方式來控制顯示用LED時,，在考慮配線路線時,，本產品供給的脈沖不要超過
30mV。
12. 規格書內容的變更,、追加
有關本規格書的內容,，當有必要發生變更，追加時,，會進行聯絡,。
當難已得到所使用的產品時，在事先商談后,，也可將這次變更的部件換回為原來的部件,。（改訂 2）
